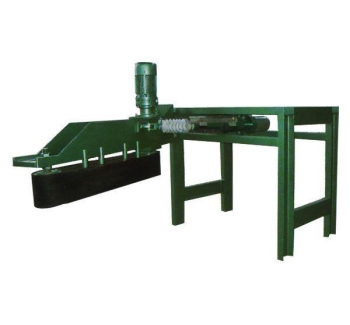

電動轉彎溜子

一、概述

電動轉彎溜子主要用于袋式包裝的物料在輸送過程中從一條輸送帶向下層與之垂直相交的另一條輸送帶之間的轉彎輸送。工作時搖臂打開，將行進中的袋裝物改變行進方向，使其向處于下層的膠帶輸送。

二、技術性能

1、輸送物料

袋裝水泥: 50kg/包

2、擺線針輪減速機

(1）型號:BLY 15-9-1.1

(2）速比:9 功率:0.55kW， 轉速:2800r/min

(3）電動機型號:Y90S-4，電壓:380V，電流:1.38A，功率:1.1kW, 轉速:1410r/min

(4) 電動機型號:A06332

3、電動推桿

(1) 型號:DT300-60-II，(2) 推力:300kg，(3) 速度 Speed:84mm/s

4、行程開關

(1) 型號: JLXKl-111，(2) 電壓: 380V，電流:5A

三、技術要求

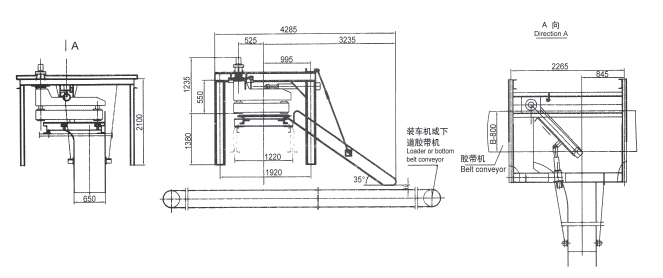

1、A 向視圖中箭頭表示水泥包由B800 膠帶運輸機經電動轉彎溜子運至B650 膠帶汽車裝車機運行方向。

2、由B800 膠帶運輸機進電動轉彎溜子的水泥包，必須順裝進入，不允許有橫包現象。

3、行程開關在現場安裝。

4、連接架與B800 膠帶運輸機架連接孔26-φ12，在現場安裝時配鉆，并拆下膠帶運輸機相應托輥。
